Descrição Rápida

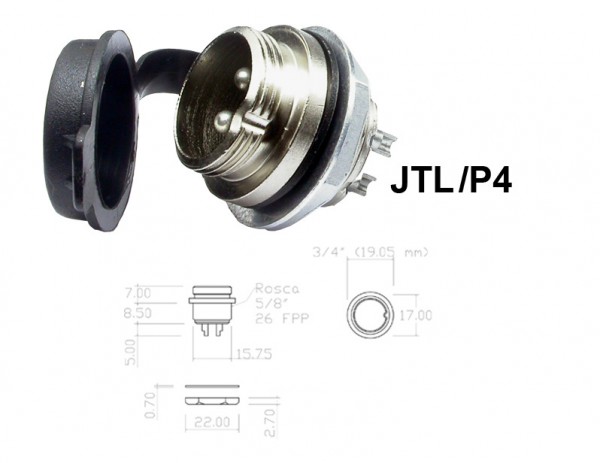

Conector Circular em Latão com 4 contatos macho para painel Modelos JTL/P4

Importante: Para ligação cabo-cabo este conector funciona acoplado ao AMC-TL

Disponibilidade deste produto: 10 à 13 dias úteis.

Qtd:

Caracteristicas

Detalhes

Conector Circular em Latão com 4 contatos para painel - Modelo JTL/P4 (para ligação cabo-cabo funciona acoplado ao AMC-TL)
Este modelo é fornecido com 4 contatos.

CARACTERÍSTICAS MECÂNICAS:

CARACTERÍSTICAS ELÉTRICAS:

Contactos:

Pino Macho: Usinado em latão e banhado em estanho
Pino Fêmea: Estampado em latão e banhado em estanho

Diâmetro do contacto: com diâmetro externo de 2.5 mm (pino macho).
Isoladores: Injetados em termoplástico de engenharia de altíssima resistência na cor preta, com gravação numérica para a identificação dos contactos.

Corpo: Usinado em Latão, banhado em níquel.

Durabilidade: após 1000 conexões e desconexões, conserva todas as características elétricas e mecânicas.

Vibrações: Não apresenta desconexão elétrica sob ação de vibração.

Resistência de Isolação:
Pino a Pino R>5000M ohms
Pino a Carcaça R>5000M ohms

Resistência de Isolação com variação da temperatura:
- 40 C° R>3M ohms
+125 C° R>3M ohms

Resistência de contacto:
Queda da tensão com corrente de 5,0A, V <55mV

Tensão de ruptura do dielétrico:
Ao nível do mar: V>1000VAC

NOTAS: Este modelo atende a norma ROHS.
